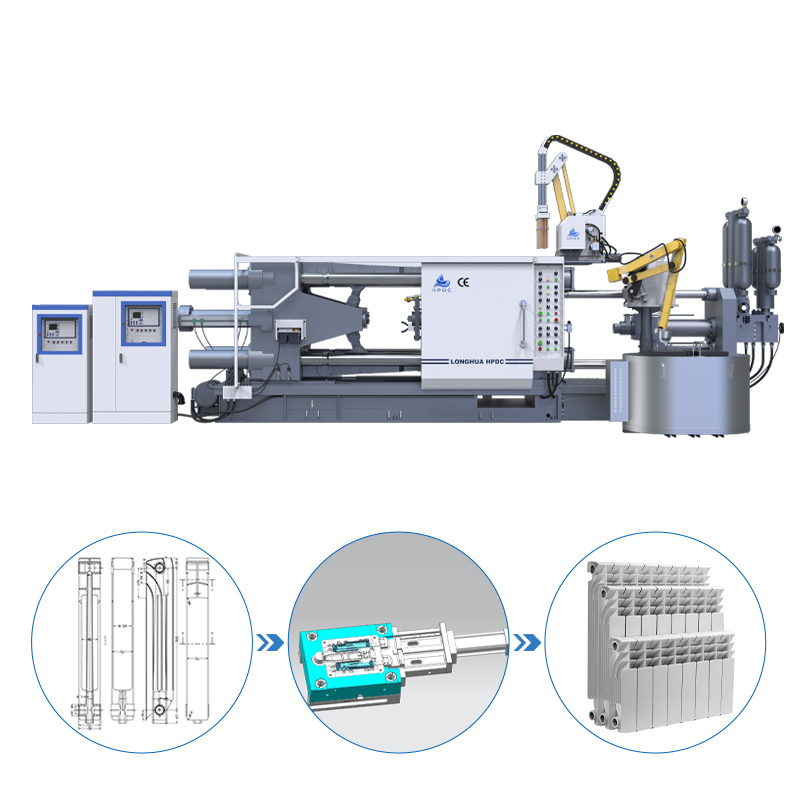

Struktur der Druckgussmaschine :

Von der Gesamtstruktur: Säulenrahmen, Rahmen, Einspritzung, Hydraulik, Elektrik, Schmierung, Kühlung, Sicherheit

Von den Maschinenfunktionspunkten: Spannmechanismus, Einspritzmechanismus, hydraulische Übertragung, elektrische Steuerung, Sicherheitsschutz

Spannmechanismus:

Funktion: Es realisiert hauptsächlich das Schließen der Form, das Verriegeln der Form und das Auswerfen des Produkts

1, Zusammensetzung

(1) Drei Platten: Sitzplatte verschieben, Sitzplatte fertigstellen, Heckplatte

(1) Korinth-Säule: Kurbelwellenmechanismus: langes Scharnier, kleines Scharnier, Hakenscharnier und verbunden mit der beweglichen Sitzplatte, der Endplatte und dem geschlossenen Hydraulikzylinder

(2) Auswerfermechanismus: Auswerferhydraulikzylinder, Fingerhut, in der beweglichen Sitzplatte befestigt

(3) Formeinstellmechanismus: Formeinstellmotor, Getriebebaugruppe, an der Endplatte befestigt

(4) Schmiersystem: Schmierpumpe mit gebogenem Ellbogen, Ölablass, Ölleitung, Nebenschluss

2. Arbeitsmerkmale

(1) Biege-Ellbogen-Mechanismus

A, der Effekt der Erhöhung der Kraft durch das Pleuelstangensystem des Biegebogens, kann den Schub des Klemmhydraulikzylinders um das 16- bis 26-fache vergrößern, um den Kraftstoffverbrauch zu reduzieren, den Durchmesser des Klemmhydraulikzylinders zu verringern und die Leistung der Pumpe zu verringern , um die gleiche Leistung zu erreichen.

B, kann eine Schließformbewegung mit variabler Geschwindigkeit realisieren: Im Formprozess bewegt sich die bewegliche Formgrundplatte schnell von Null auf das Maximum, verlangsamt sich dann allmählich, wobei der Biegebogen gerade endet, die Schließgeschwindigkeit wird Null und dann selbsthemmender Zustand.

C. Wenn der Spannstempel beendet ist, kann die Schubkraft entfernt werden: Wenn der Spannstempel fest ist und die Ellbogenstange in eine gerade Linie verlängert wird, tritt die Selbsthemmung auf. An diesem Punkt kann die Schubkraft des Spannhydraulikzylinders entfernt werden. Das Spannsystem befindet sich noch im geschlossenen Zustand.

(2) Auswurfmechanismus:

Nachdem die Maschine die Form geöffnet hat, können Schubstange und Fingerhut durch die Relativbewegung der Kolbenstange des Hydraulikzylinders herausgedrückt werden. Die Ausstoßkraft, die Ausstoßgeschwindigkeit und die Ausstoßzeit können durch das Hydrauliksystem eingestellt werden, und der doppelte Hydraulikzylinder kann verwendet werden, um die Schubstangenkraft gleichmäßiger, sanfter zu bewegen und die Verteilung der Ausstoßnadellöcher angemessener zu gestalten.

(3) Formeinstellmechanismus:

Durch Einstellen des Formmotors zum Antreiben der Getriebeanordnung bewegen sich die Endplatte und die bewegliche Schablone des Formverriegelungssäulenrahmens entlang der Zugstange in axialer Richtung, um den Abstand zwischen dem dynamischen Abschluss der Sitzplatte zu erweitern oder zu verringern. siehe die Spezifikation für Parameter.

(4) Schmiersystem:

Um den Bewegungsverschleiß zu verringern, muss die Bewegungsoberfläche mit geeignetem Schmieröl versorgt werden. Und um gleichzeitig eine zeitliche und quantitative Schmierung zu erreichen, wird eine Schmierpumpe und eine automatische Schmierung verwendet.

(5) Injektionsmechanismus

Rolle: die Metallhydraulik in den Formhohlraum zum Füllen.

Zusammensetzung: Einspritzhydraulikzylinderbaugruppe, Zuführtrommel, Hammerbaugruppe, schnelle Injektionsspeicherbaugruppe, Druckspeicherbaugruppe.

(6) Hydraulisches Übertragungssystem

Funktion: durch die hydraulischen Komponenten (Leistungskomponenten, Exekutivkomponenten, Steuerkomponenten, Hilfskomponenten, Arbeitsmedien) und Schleifenübertragungsleistung, um eine Vielzahl von Aktionen zu erreichen.

Zusammensetzung: ① Zusammensetzung des Hydrauliksystems

Leistungselement – ​​Hydraulikpumpe

Ausführungselement – ​​Hydraulikzylinder/Hydraulikmotor, um eine Linear- bzw. Drehbewegung zu erreichen

Steuerungskomponenten - Steuerventile (Richtungs-, Druck-, Durchflussventil usw.), Steuerung und Einstellung der Durchflussrichtung, des Drucks und des Ölflusses im Hydrauliksystem, um den Anforderungen der Bewegung von ausführenden Komponenten gerecht zu werden.

Hilfskomponenten - Öltank, Filter, Akkumulator, Wärmetauscher, Manometer, Rohrverschraubung, Dichtungsvorrichtung usw.

Arbeitsmedium - Hydrauliköl

② Zusammensetzung des Hydrauliksystems der Druckgussmaschine:

Öltank, Hydraulikpumpe, Öffnungshydraulikzylinder, Ausstoßhydraulikzylinder, Einspritzhydraulikzylinder, Verstellhydraulikmotor, Hydrauliksteuerkomponenten, Hydraulikspeicher, Filter usw.

Hydrospeicher

A, die Funktion wird verwendet, um eine bestimmte Menge Flüssigkeit zu speichern und bei Bedarf das Hydrauliköl des Einspritzmechanismus zu ergänzen. Fügen Sie konstanten Druck und Geschwindigkeit hinzu.

B, Anwendungsbereich: geeignet für großvolumige und große Durchflusssysteme, Temperatur zwischen -- 53 ℃ ~ 121 ℃.

C, gemeinsame Kategorien: Kolbentyp, Airbagtyp

(4) filtern

A, filtern Sie Verunreinigungen, reduzieren Sie die Verschmutzung auf das zulässige Niveau, um den normalen Betrieb des Systems zu gewährleisten.

B, allgemeine Kategorien: Netztyp, Linienspalttyp, Papierkerntyp, Sintertyp (Netztyp für Druckgussmaschine)

(5) der Kraftstofftank

A, Funktion, verwendet, um Öl zu speichern, sicherzustellen, dass das Hydrauliksystem voll und Arbeitsmedium ist, gleichzeitig mit Wärmeableitung, damit die Luft in das Öl entweicht und Schmutz ausfällt.

B. Öltankstruktur der Druckgussmaschine: integral: Sie besteht aus einem Hauptöltank, einem Öltank am Zufuhrende und einem Rücklauföltank, der durch Rohre zu einem Ganzen verbunden ist

Luftfilter A, die Rolle des Filterns von Hydrauliköl, um Verunreinigungen in den Tank zu verhindern, gleichzeitig mit Belüftung, Ausgleich von Flüssigkeitsstandschwankungen

B, Druckgussmaschine allgemein verwendeter Ölluftfilter

(7) Sicherheitsschutz

① Funktion zur Gewährleistung einer sicheren Produktion und zur Vermeidung von Unfällen

Zusammensetzung: Spritzbereichsschutz, Klemmbereichsschutz, Sicherheitssteuerungssystem, Not-Aus-Sicherheitsschutz

(3) Schutzaufbau Spritzzone, Schutztür vor und nach der Funktion, bewegliche Formsitzplattenabdeckung, Flugmaterialleitblech. Verhindern Sie Spritzer von Metallflüssigkeit während der Injektion

(4) Schutzzusammensetzung des Formschließbereichs, Sicherheitstür vor und nach der Funktion, bewegliche Formsitzplattenabdeckung, Endplattenabdeckung, hintere Abdeckung des Ellbogens, vordere Abdeckplatte des Ellbogens. Verhindern Sie versehentliche Verletzungen beim Biegen des Ellbogens oder der Schablonenkausche.

Das Sicherheitssteuerungssystem besteht aus dem vorderen und hinteren Sicherheitstürsteuerungssystem, die jeweils vom System und der SPS gesteuert werden

⑥ Not-Aus-Sicherheitsschutz: Stellen Sie den Not-Aus-Schalter ein und stellen Sie die Anzeige und den Alarm ein

(8) Elektrische Steuerung

Zusammensetzung: Motor, SPS-Steuerung, verschiedene elektrische Komponenten, Stromkreis

Funktion: Um die Maschine mit Strom zu versorgen und sicherzustellen, dass die Maschine gemäß dem vorgegebenen Druck, der Geschwindigkeit, der Temperatur und der Zeit arbeitet.

Das Arbeitsprinzip und das hydraulische Arbeitsprinzip können gemäß dem elektrischen Diagramm der Maschine analysiert werden.
