U-förmiger energiesparender Erdgasofen aus Aluminiumlegierung

1.Produktbeschreibung

[Regenerativer Tiegel-Gasofen]

1. Typ: Tiegeltyp

2. Form: U-Form

3. Energie: Erdgas

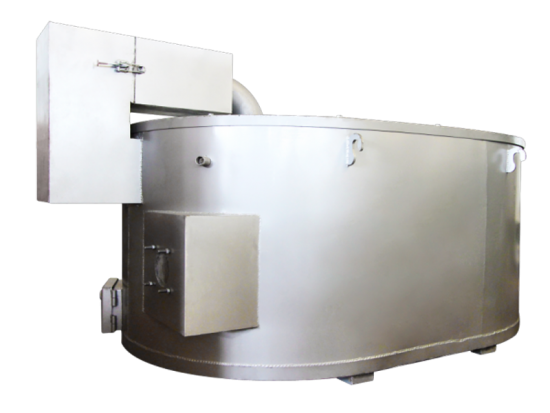

4. Die physische Karte ist in der folgenden Abbildung dargestellt:

2. Einführung in die Ausrüstung

1. Struktur : Regenerativer Tiegel-Gasofen besteht aus sechs Hauptkomponenten:

1. Ofenmantel (einschließlich Ofenmantel, Ofenbodenplatte, Ofenabdeckplatte);

2. Ofenauskleidung (einschließlich hochtemperaturbeständiger Platten, feuerbeständiger Baumwolle, Gussteile, Steine ​​mit hohem Tonerdegehalt, feuerfester Sand usw.);

3. Verbrennungssystem (einschließlich Verbrennungsdüse, Hochdruckgebläse, Frequenzumrichter, Magnetventil, Proportionalventil, Zündsteuergerät usw.);

4. Temperaturüberwachungssystem (Temperaturüberwachungsmesser, Schalter usw.);

5. Graphittiegel;

6. Wärmetauscher (aus Edelstahl 304 Schweißen).

2. Arbeitsprinzip : Dieser Ofen ist eine Art Schmelzgerät für Aluminiumlegierungen, das die chemische Energie von Erdgas in Wärmeenergie umwandelt, den Tiegel in der inneren Kammer direkt mit einer Flamme erhitzt und der Tiegel den Aluminiumbarren / die Aluminiumdüse im Tiegel durch Wärmeübertragung schmilzt.

3. Energiesparprinzip : Die Wärmeenergie, die aus dem Schornstein abgeführt werden soll, wird durch den Edelstahl-Wärmetauscher zurückgewonnen und die zurückgewonnene Wärmeenergie wird vom Hochdruckgebläse zur Wiederverwendung der Wärmeenergie in den Ofen geblasen.

3.Elektrische Box Konfiguration

1. Temperaturregeltabelle

2. Zeitrelais

3. AC-Anschluss

4. Leistungsschalter

5. Frequenzumrichter

6. Sicherung

7. Netzschalter

8. Versicherungssitz
